近年来，随着信息技术的发展，互联网业务的广泛应用和发展，IDC数据中心也在快速地发展和建立。IDC数据中心的供配电系统，对于可靠性，也提出了非常高地要求。而其中做好电源系统的防雷保护，是提高IDC供电可靠性的重要一环。如何做好电源SPD的正确选型，又是做好防雷保护的重中之重。
SPD在选型时，我们可能会经常面临一些问题，一一厘清这些问题，有助于我们实现合理地选型。
问题1：SPD的型式
低压配电系统，依据接地型式的不同，可以分为TN、TT和IT系统，数据中心供配电系统，推荐采用TN-S系统，即从变压器低压侧，中性线和保护接地线分开，并且电源侧接地和设备侧接地，连接在一起。
数据中心供配电系统，针对TN-S系统，电源SPD的型式，可以有两种选择：

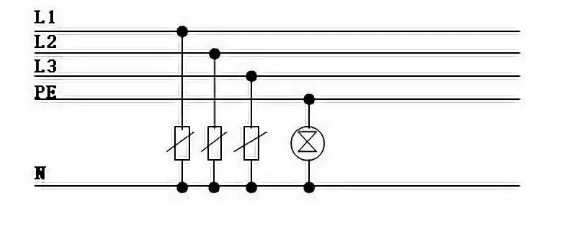

1）“3+1”型式

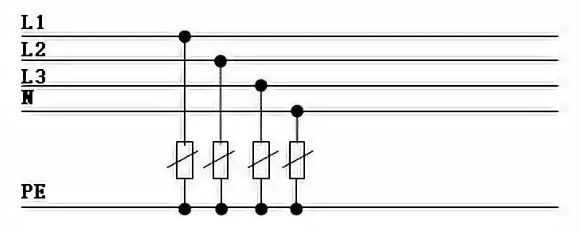

2）“4+0”型式，
“3+1”型式，既有L-N之间的差模保护，也有L-PE的共模保护。
“4+0”型式，只有L-PE之间的共模保护。
对于电涌防护而言，L-PE之间的保护是必须的，选择哪种型式均可以，但需要IDC数据中心供配电系统，SPD前后各级协调一致。
问题2：最大持续工作电压Uc
最大持续工作电压Uc，顾名思义，即可连续地施加在SPD保护模式上的最大交流电压有效值或是直流电压。
SPD选型时，最大持续工作电压Uc的选择，需要考虑以下因素：
1）供配电系统额定电压的波动范围；
2）SPD器件参数的偏差范围；
3）供配电系统的异常情况，比如，系统中可能发生的暂时过电压TOV；具体暂时过电压的情况和要求，详见后面问题6的描述。
IDC数据中心供配电系统，首要考虑的是SPD的运行安全，SPD的选型和安装，以220/380V三相交流供电系统为例，最大持续工作电压Uc，一般推荐选择Uc=385V的SPD。
问题3：标称放电电流In和最大放电电流Imax
这两个指标是SPD产品的核心指标，表征了SPD产品的承受模拟雷击电流的能力。
标称放电电流In，流过SPD具有8/20us波形的电流峰值，用于II类试验的SPD分类以及I类、II类试验的SPD的预处理试验。
在一定意义上，我们可以把它理解为SPD的电涌额定防护能力。用于评定SPD在规定冲击波形下，可耐受的冲击电流的幅值，这个冲击电流的施加，需要符合标准规定的程序和方法。
最大放电电流Imax，流过SPD，具有8/20us波形电流的峰值，其值按II级动作负载试验的程序确定。Imax应大于In。
最大放电电流Imax，是考验SPD整体产品具备的最大防护能力，在承受最大放电电流的冲击之后，SPD的基本参数仍要在合格范围内，且不发生机械损坏和危险后果。
在数据中心的供配电系统中，微模块一般处于整体配电系统的第二级，相比于建筑物入口处的第一级配电，遭受的雷击电流的幅值有所下降。
参照GB/T50343-2012建筑物电子信息系统防雷技术规范 5.4 浪涌保护器的选择 5.4.3第 7条，通常，SPD的标称放电电流In，我们选择的范围，一般在10-40kA（II级，8/20us）范围内。
问题4：电压保护水平Up
电压保护水平Up，表征SPD限制接线端子间电压的性能参数，其值可从优先值的列表中选择。该值应大于限制电压的最高值。
限制电压Umlv，施加规定波形和幅值的冲击时，在SPD接线端子间测得的最大电压峰值。
这一指标的意义，是指SPD在冲击放电电流的作用下，SPD两端呈现出的电压值。这一电压值，与后端被保护设备的耐冲击电压Uw有关。如果电压保护水平Up大于设备的耐冲击电压额定值Uw，则SPD不仅不会起到保护作用，相反，还有可能造成后端被保护设备的功能失常或是实质损坏。
SPD选型时，应注意结合SPD的安装位置和被保护设备的耐冲击电压额定值Uw来选择。参照GB50343-2012建筑物电子信息系统防雷技术规范5.4 浪涌保护器的选择 5.4.3 第1条 配电系统中设备的耐冲击电压额定值Uw。
表1 220/380V三相配电系统中各种设备耐冲击电压额定值Uw
IDC数据中心，SPD选型时，电压保护水平Up起码不应超过安装位置处设备的耐冲击电压额定值Uw。但需要注意，SPD安装时，需要通过接线将SPD并接到主回路上，由于导线本身具有直流阻抗和感抗，在雷电流作用下，导线上会呈现出电压，SPD两端导线的电压降与SPD两端的限制电压叠加在一起，会施加在被保护设备上。也就是说，SPD实际安装后，其在主回路上，实际呈现的保护电压，会有所增大。如果接线不规范，由此引起的叠加后的电压会更高。因此，电压保护水平Up的选择，应留有一定余量，一般情况下，Up不超过耐冲击电压额定值Uw的80%。
问题5：SPD的热稳定和热崩溃
热稳定性，在引起SPD温度上升的动作负载试验后，在规定的环境温度条件下，给SPD施加规定的最大持续工作电压Uc，如果SPD的温度能随时间而下降，则认为SPD是热稳定的。
热崩溃，当SPD承受的功率损耗超过外壳和连接件的散热能力，引起内部元件温度逐渐升高，最终导致其损坏的过程。
SPD在接入低压供配电系统后，未发生雷击时，一直持续承受着系统的额定电压；当有雷击发生时，SPD还要承受雷击电流。这两种情况下，SPD有电流通过，由于电流的热效应，总会引起SPD本体温度的上升。这个过程产生的热量，如果能够很快地耗散掉，则SPD不会损坏，结果就是热稳定的，否则，则会发生热崩溃，SPD就会损坏掉。
SPD逐步损坏的过程，我们用一个词语“劣化”来描述。
所谓的“劣化”，即是由于电涌、使用或不利环境的影响造成，SPD的原始性能参数会发生变化的过程和现象。
SPD在未劣化时，流过SPD的电流是uA级的。电压限制型SPD，在出厂时，一般要求在直流参考电压的75%条件下，不超过20uA。
SPD安装使用后，随着SPD使用时间的增长，SPD逐渐劣化，此时，由于系统电压的作用或是电涌冲击的累积效应，SPD的微观组织会有损坏，结果就是流过SPD的工频电流也逐渐增大，电流的增大，会造成SPD本体温度的升高；反过来，由于SPD温度的升高，SPD的电流还会继续增大。这是一个渐进的过程。
GB/T18802.1-2011低压电涌保护器（SPD）第1部分：低压配电系统的电涌保护器 性能要求和试验方法和YD/T1235.1-2002通信局（站）低压配电系统用电涌保护器技术要求，这两个标准对于SPD的热稳定性，均有具体要求和测试方法。
国标里，SPD的热稳定性测试，测试电流从2mA起，变化到相应于元件最大功耗的电流。
行标里，SPD的热稳定性测试，测试电流从20mA起，变化到5000mA。
在IDC数据中心，SPD的选型，推荐参考行标的要求，选择SPD的热稳定性测试电流相对较大者，这样更有助于实现标准意义上的安全。
问题6:暂时过电压TOV
暂时过电压TOV（temporary overvoltage），施加在SPD上并持续一个规定时间的试验电压，以模拟在TOV条件下的应力。
暂时过电压TOV，由于供配电系统的低压子系统发生故障，或者前端高（中）压子系统发生故障而传导到低压系统的故障，从而这些故障施加在SPD的两端，并且有可能超过系统的额定电压。暂时过电压TOV持续时间的长短，有可能是ms级，达到秒级甚至更长时间（低压系统，中性线接地，或是相线接地，长短与发现和撤销的时间有关）。
SPD承受暂时过电压TOV后，是否会引起SPD的损坏，与SPD的设计有关。
YD/T1235.1-2002通信局（站）低压配电系统用电涌保护器技术要求6.4.5和6.4.6，清晰地给出了暂时过电压的耐受特性。
1）暂时过电压耐受特性
安装在L-PE或是L-N之间的SPD应能耐受如下表的TOV，SPD故障时应具有安全耐受的模式。
表2 暂时过电压耐受特性
2）暂时过电压失效安全性
安装在L-PE或是L-N之间的SPD应能耐受如下表的TOV，SPD故障时应具有安全的失效模式。
表3 暂时过电压失效安全性
针对暂时过电压的耐受特性，我们可以通过选择SPD的最大持续电压Uc不低于380V，来满足暂时过电压的耐受特性，也就是说，SPD承受低压系统发生的TOV，而不损坏，TOV过后，仍可以继续运行。而针对暂时过电压失效安全性，我们可以接受SPD的失效后果，但这种失效是需要符合标准意义上的安全性的。
问题7：SPD的脱离器
SPD的脱离器，将SPD从电源系统断开所需要的装置（内部的和外部的）。
SPD的脱离器作为SPD的后备保护，一般需要满足三个条件，才能达到二者之间较好地匹配。
1）与SPD一起，能够承受所要求的的雷电流，而不发生分断；
2）SPD损坏短路时，能够分断流过的短路电流，即需要具备所要求的的短路分断能力；
3）SPD脱离器，需要能够动作切断从较低值（一般为3A）起始的工频电流，以防止SPD损坏的蔓延。
另外，SPD脱离器，在冲击电流作用下，需要具备较低的限制电压，以达到保护后端设备的效果。
在专用的脱离器出现之前，原来通常使用的脱离器是断路器和熔断器，这两种产品，对于上述要求，不能完全满足，只能部分满足，亦不能实现很好地匹配。
现在市场上，出现了专门用于保护SPD的脱离器，并也有相应的标准出现，以此规范SPD脱离器的要求和测试。
IDC数据中心，SPD的脱离器选型，需要考虑上述要求，以实现与SPD的良好匹配和保护。
以上描述的这些问题，SPD选型时会经常遇到，为了正确地选型，我们还需要参考相关的国标和行标要求，并结合客户的标书要求，进行合理地选择。
另外，SPD满足国家或行业的有关认证要求，也是SPD质量认证的要求和客户的标书要求，也是我们SPD选型提要求时需要参考和考虑的一个因素。
